概述

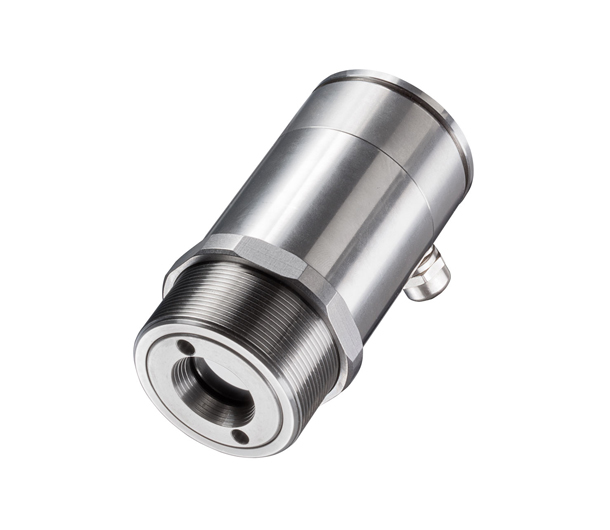

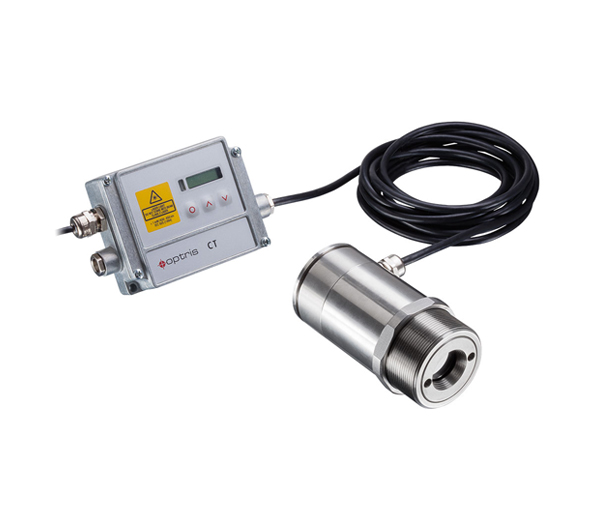

optris CTlaser 4M紅外溫度計的波長范圍為2.2~6μm，非常適合測量金屬，金屬氧化物，陶瓷或發射率未知或變化的材料。它的溫度范圍在0°C至500°C之間，無需額外冷卻即可在高達85°C的溫度下使用。
由于其90μs的超快速曝光時間，這種高效的紅外測溫儀可以對高速過程進行監控，是低溫應用的理想高溫計?？蛇x的音頻輸出和各種數字接口為評估測量數據提供了很大的可變性。
產品規格
|
測量參數 |
|
|
溫度范圍（注釋1） |
0°C ... 500°C (4ML) |
|
光譜范圍 |
2.2 ~ 6 μm |
|
光學分辨率（90％能量） |
30:1 (4ML) |
|
系統精度（注釋2） |
±（讀數的0.3％+ 2°C） |
|
重復性（環溫 =23±5℃時） |
±（讀數的0.1%+1℃） |
|
溫度分辨率（數字） |
180 mK |
|
曝光時間（90%信號）（注釋3） |
90 μs |
|
發射率/增益（可通過編程鍵或軟件調節） |
0.100 - 1.100 |
|
透射率/增益（通過編程鍵或軟件調節） |
0.100 - 1.100 |
|
信號處理（參數可分別通過編程鍵或軟件調整） |
峰值保持，谷值保持，平均值，具有閾值和滯后的擴展保持功能 |
|
基本參數 |
|
|
環境等級 |
IP 65（NEMA-4） |
|
環境溫度 |
感應頭：-20°C ... 70°C（感應頭，激光開啟時50°C）；電子設備：-20°C ... 70°C（電子設備） |
|
存儲溫度 |
傳感頭：-40°C ... 85°C（傳感頭）；電子設備：-40°C ... 85°C（電子設備） |
|
相對濕度 |
10-95％，無冷凝 |
|
震動（感應器） |
- IEC 60068-2-6 (正弦波形) / - IEC 60068-2-64（寬頻噪音) |
|
沖擊（傳感器） |
- IEC 60068-2-27 (25G和50G) |
|
重量 |
感應頭: 600 g；電子元件: 420 g |
|
電氣參數 |
|
|
模擬輸出 |
0/4 - 20 mA，0-5/10 V，熱電偶K，報警 |
|
報警輸出 |
24V/50mA（集電極開路） |
|
繼電器（可選） |
2 x 60 V DC/42 V ACeff; 0.4 A; 光學隔離 |
|
輸出/數字（可選） |
內置USB接口；可選：RS232，RS485，以太網 |
|
輸出阻抗 |
最大mA 500Ω（直流5-36 V）；最小mV 100kΩ負載阻抗；熱電偶20Ω |
|
I / O引腳（3x） |
靈活的輸入或輸出編程：外部發射率調節，環境溫度 |
|
補償 |
未承諾值、觸發（保持功能的復位）、報警輸出（集電極開路24V/50mA） |
|
電纜長度 |
3 m（標準），8 m，15 m |
|
電源 |
8-36 V DC |
|
電流消耗 |
最大 160毫安 |
|
激光635 nm |
1mW，通過電子盒或軟件打開/關閉 |
|
注釋1 |
物體溫度 > 探頭溫度 + 25°C |
|
注釋2 |
ε（發射率）=1，響應時間：1s |
|
注釋3 |
低信號水平時動態適應 |
應用
紅外線測溫儀optris CTlaser 4M的應用領域
optris CTlaser 4M紅外測溫儀是測量低溫和高速應用的理想高溫計。
焊接，錫焊和鍛模成型過程中的溫度控制不成問題。
2.2~6μm的光譜范圍使其適合測量金屬，金屬氧化物，陶瓷或發射率未知或變化的材料。
數據表和說明書
軟件
溫度分析軟件optris Compact Connect是專門為廣泛記錄和分析固定式紅外測溫儀的溫度測量數據而開發的。
每個測溫儀產品都包含免費的溫度分析軟件。
